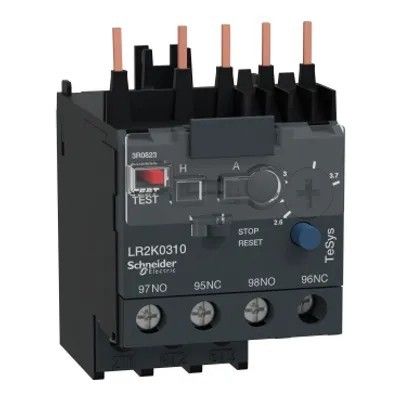

SCHNEIDER LR2K0310 - Rele sovraccarico termico per motore - TeSys LR2 K - 2,6..3,7 A - Classe 10A

Schneider LR2K0310 e' il rele' termico differenziale della serie TeSys K per la protezione di motori in corrente alternata contro sovraccarichi e mancanza di fase, con campo di regolazione termica da 2,6 a 3,7A e classe di intervento 10A. Soluzione professionale e robusta per la protezione di motori trifase di piccola taglia da 1,1 a 1,5 kW a 400V, da abbinare ai contattori della serie LC1K06-K16 di Schneider Electric per realizzare un avviatore diretto o reversibile completo di protezione termica.

Caratteristiche Principali

• Protezione motori AC contro sovraccarichi e mancanza fase
• Campo di regolazione termica 2,6-3,7A con manopola frontale
• Classe di intervento 10A standard per motori non gravosi
• Selettore reset manuale/automatico per riavvio motore
• Pulsante test, reset/stop e indicatore di intervento
• 2 contatti ausiliari 1NA + 1NC per segnalazioni di stato

Specifiche Tecniche

• Tipo: rele' termico differenziale TeSys K
• Range termico: 2,6-3,7 A
• Classe di intervento: 10A
• Compatibilita' motori: 3P 400V 1,1-1,5 kW
• Tensione massima: 690 V
• Contatti ausiliari: 1NA + 1NC

Compatibilita' e Installazione

Il rele' termico LR2K0310 e' destinato al montaggio diretto sotto i contattori di comando motore della serie LC1K06-K16 di Schneider Electric (es. LC1K0610B7 24V AC, LC1K0610M7 220V, LC1K0910B7 ecc.), in centralini e quadri di comando di macchine in cui sia richiesta la protezione di motori trifase di piccola taglia. Tipicamente impiegato in quadri di automazione di pompe centrifughe, ventilatori, motoriduttori per nastri trasportatori, miscelatori, agitatori, compressori d'aria di piccola taglia e qualsiasi altro motore trifase da 1,1 a 1,5 kW. La protezione differenziale rileva la mancanza di fase.
