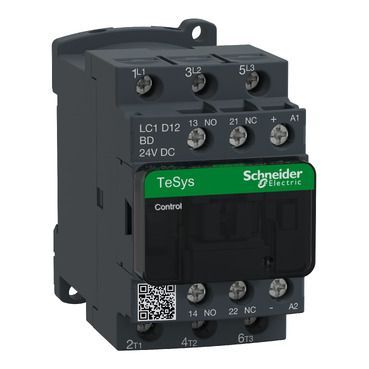

SCHNEIDER LC1D12BD - Contattore 12A 24VCC

SCHNEIDER - LC1D12BD

Contattore 12A 24VCC SCHNEIDER (LC1D12BD) - Scopri qualita e affidabilita.

Il contattore LC1D12BD della linea TeSys D di Schneider Electric e progettato per applicazioni motore fino a 5,5 kW a 400 V ed e costituito da un contattore a 3 poli.

Dispone di una bobina a corrente continua da 24 V e di contatti ausiliari integrati 1NA+1NC. Questo contattore e adatto per l`utilizzo in tutti i sistemi di controllo e in applicazioni di sicurezza grazie al contatto a specchio NC certificato.
La sua caratteristica compattezza e il montaggio su guida DIN lo rendono adatto a una vasta gamma di installazioni. Assicura un`elevata affidabilita e durabilita.

E disponibile in tutto il mondo e certificato secondo vari standard, tra cui IEC, UL, CSA, CCC, EAC, per l`uso anche in ambienti marittimi. Inoltre, e conforme agli standard Green Premium, che comprendono RoHS/REACH, garantendo la conformita alle normative ambientali e di sicurezza.

Caratteristiche:

• Applicazione contattore: Comando motore - Carico resistivo
• Poli: 3
• Tensione nominale di impiego [Ue]: <= 690 V "CA" 25...400 Hz Circuito di potenza, <= 300 V DC Circuito di potenza
•  Composizione contatto polo 3 NO
• Compatibilita contatto M4
• Copertura di protezione: Con
• Corrente termica convenzionale in aria aperta [Ith]: 25 A a <60 °C per Circuito di potenza, 10 A a <60 °C per circuito segnalazione
• Capacita di interruzione nominale: 250 A a 440 V per Circuito di potenza conforme a IEC 60947
• Impedenza media: 2,5 mOhm "50 Hz" - Ith 25 A per Circuito di potenza
• Categoria di sovratensione: Acti9 VigiARC iC40
• Grado di inquinamento: 3
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947
• Durata meccanica: 30 Mcicli
• Velocita operativa massima: 3600 cicli/h a <60 °C
• Composizione contatto ausiliario: 1 NO + 1 NC
• Tipo contatti ausiliari: Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
• Frequenza circuito segnalazione: 25...400 Hz
• Tensione minima di commutazione: 17V per circuito segnalazione
• Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
• Trattamento di protezione: TH conforme a IEC 60068-2-30
• Corrente minima di commutazione: 5 mA per circuito segnalazione
• Resistenza di isolamento: > 10 MOhm per circuito segnalazione
• Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO, 1,5 ms all`attivazione tra contatto NC e NO
• Temperatura ammessa vicino al dispositivo: -40/+60 °C, -60/+70 °C con declassamento
• Altitudine di funzionamento: 0...3000 m
• Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
• Tenuta al fuoco: V1 conforme a UL 94
• Dimensioni: altezza 77 mm ? larghezza 45 mm ? profondita 95 mm
• Peso: 0,485 kg

Tensione nominale di impiego:

• <= 690 V CA 25...400 Hz Circuito di potenza:
• <= 300 V DC Circuito di potenza:

Corrente nominale di impiego:

• 25 A (at <60 °C) at <= 440 V CA AC-1 for Circuito di potenza
• 12 A (at <60 °C) at <= 440 V CA AC-3 for Circuito di potenza
• 12 A (at <60 °C) at <= 440 V CA AC-3e for Circuito di potenza

Potenza motore KW:

• 3 kW at 220...230 V CA 50/60 Hz (AC-3)
• 5,5 kW at 380...400 V CA 50/60 Hz (AC-3)
• 5,5 kW at 415...440 V CA 50/60 Hz (AC-3)
• 7,5 kW at 500 V CA 50/60 Hz (AC-3)
• 7,5 kW at 660...690 V CA 50/60 Hz (AC-3)
• 3,7 kW at 400 V CA 50/60 Hz (AC-4)
• 3 kW at 220...230 V CA 50/60 Hz (AC-3e)
• 5,5 kW at 380...400 V CA 50/60 Hz (AC-3e)
• 5,5 kW at 415...440 V CA 50/60 Hz (AC-3e)
• 7,5 kW at 500 V CA 50/60 Hz (AC-3e)
• 7,5 kW at 660...690 V CA 50/60 Hz (AC-3e)

Potenza motore in hp:

• 0,5 hp at 115 V CA 50/60 Hz for 1 fase motors
• 2 hp at 230/240 V CA 50/60 Hz for 1 fase motors
• 3 hp at 200/208 V CA 50/60 Hz for 3 fasi motors
• 3 hp at 230/240 V CA 50/60 Hz for 3 fasi motors
• 7,5 hp at 460/480 V CA 50/60 Hz for 3 fasi motors
• 10 hp at 575/600 V CA 50/60 Hz for 3 fasi motors

Corrente termica convenzionale in aria aperta

• 25 A (at 60 °C) for Circuito di potenza
• 10 A (at 60 °C) for circuito segnalazione

Potere di chiusura nominale Irms:

• 250 A at 440 V for Circuito di potenza conforming to IEC 60947
• 140 A CA for circuito segnalazione conforming to IEC 60947-5-1
• 250 A DC for circuito segnalazione conforming to IEC 60947-5-1

Corrente nominale ammissibile di breve durata:

• 105 A 40 °C - 10 s for Circuito di potenza
• 210 A 40 °C - 1 s for Circuito di potenza
• 30 A 40 °C - 10 min for Circuito di potenza
• 61 A 40 °C - 1 min for Circuito di potenza
• 100 A - 1 s for circuito segnalazione
• 120 A - 500 ms for circuito segnalazione
• 140 A - 100 ms for circuito segnalazione

Calibro del fusibile associato:

• 10 A gG for circuito segnalazione conforming to IEC 60947-5-1
• 40 A gG at <= 690 V coordination Tipo 1 for Circuito di potenza
• 25 A gG at <= 690 V coordination Tipo 2 for Circuito di potenza

Tensione nominale di isolamento:

• 690 V conforme a IEC 60947-4-1 Circuito di potenza:
• 600 V CSA certificato Circuito di potenza:
• 600 V UL certificato Circuito di potenza:
• 690 V conforme a IEC 60947-1 circuito segnalazione:
• 600 V CSA certificato circuito segnalazione:
• 600 V UL certificato circuito segnalazione:

Connessioni ? morsetti:

• Circuito di potenza: morsetti di fissaggio a vite 1 1?4 mm² - cable stiffness: flessibile senza estremita cavo
• Circuito di potenza: morsetti di fissaggio a vite 2 1?4 mm² - cable stiffness: flessibile senza estremita cavo
• Circuito di potenza: morsetti di fissaggio a vite 1 1?4 mm² - cable stiffness: flessibile con estremita cavo
• Circuito di potenza: morsetti di fissaggio a vite 2 1?2,5 mm² - cable stiffness: flessibile con estremita cavo
• Circuito di potenza: morsetti di fissaggio a vite 1 1?4 mm² - cable stiffness: solido senza estremita cavo
• Circuito di potenza: morsetti di fissaggio a vite 2 1?4 mm² - cable stiffness: solido senza estremita cavo
• Circuito di controllo: morsetti di fissaggio a vite 1 1?4 mm² - cable stiffness: flessibile senza estremita cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 1?4 mm² - cable stiffness: flessibile senza estremita cavo
• Circuito di controllo: morsetti di fissaggio a vite 1 1?4 mm² - cable stiffness: flessibile con estremita cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 1?2,5 mm² - cable stiffness: flessibile con estremita cavo
• Circuito di controllo: morsetti di fissaggio a vite 1 1?4 mm² - cable stiffness: solido senza estremita cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 1?4 mm² - cable stiffness: solido senza estremita cavo
