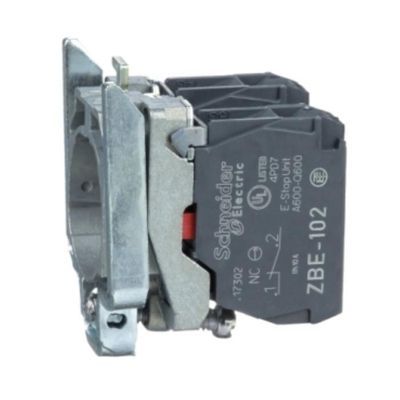

SCHNEIDER ZB4BZ104 - Corpo contatti O22 - 2NC

Schneider ZB4BZ104 e' il corpo contatti della serie Harmony XB4 a 22mm con configurazione 2 contatti NC (normalmente chiusi) ad apertura lenta (slow break), base di fissaggio in Zamak, contatti in lega d'argento, morsetti a vite per cablaggio e protezione contro cortocircuiti tramite fusibile a cartuccia da 10A. Soluzione professionale di alta qualita' con durata meccanica eccezionale fino a 5 milioni di cicli operativi, ideale per applicazioni industriali e di automazione gravose.

Caratteristiche Principali

• Corpo contatti 2NC ad apertura lenta (slow break)
• Base di fissaggio in Zamak per resistenza meccanica
• Contatti in lega d'argento per affidabilita' nel tempo
• Morsetti a vite per cablaggio rapido di cavi 0,22-1,5mmq
• Protezione cortocircuito con fusibile cartuccia 10A
• Durata meccanica 5 milioni di cicli operativi

Specifiche Tecniche

• Tipo: corpo contatti Harmony XB4
• Configurazione: 2 NC apertura lenta
• Materiale base: Zamak
• Materiale contatti: lega argento
• Corrente termica Ith: 10 A
• Tensione isolamento Ui: 600 V

Compatibilita' e Installazione

Il corpo ZB4BZ104 e' destinato al montaggio sotto teste pulsante o teste selettore della famiglia Harmony XB4 da 22mm in pulsantiere come la XALD03, dove sia richiesta una doppia logica di apertura (es. due circuiti di sicurezza distinti che devono interrompersi alla pressione del pulsante). Tipicamente impiegato come blocco di contatti di un pulsante di arresto di emergenza, di un selettore di funzione di sicurezza, di un sezionamento manuale di un circuito doppio o di tutte le applicazioni che richiedono due contatti NC indipendenti. La corsa di apertura del contatto e' di 1,5 mm.
