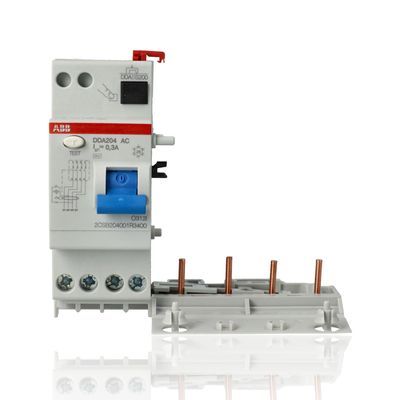

ABB B427946 - Blocco Differenziale 4P Tipo AC 40A 0,3A

ABB B427946 e' il blocco differenziale modulare della serie DDA204 (DDA200) a 4 poli con corrente nominale 40A e sensibilita' 300mA di tipo AC, da abbinare a un interruttore magnetotermico ABB della serie S200 a 4 poli per ottenere un magnetotermico differenziale completo. Soluzione affidabile per la protezione contro fughe di corrente di entita' superiore alla soglia di protezione personale, tipicamente impiegata come dispositivo di protezione antincendio.

Caratteristiche Principali

• Configurazione 4 poli compatibile con magnetotermici S200 4P
• Sensibilita' differenziale 300mA per protezione antincendio e impianti
• Tipo AC per rilevazione di correnti differenziali sinusoidali
• Tensione nominale 230/400V trifase con neutro
• Adatto a montaggio su guida DIN modulare standard
• Conformita' alle norme IEC 61009-1 e EN 61009-1

Specifiche Tecniche

• Numero poli: 4 (tetrapolare)
• Corrente nominale: 40 A
• Sensibilita' differenziale Idn: 300 mA
• Tipo: AC (correnti differenziali sinusoidali)
• Tensione: 230/400V AC
• Codice ABB: 2CSB204001R3400

Compatibilita' e Installazione

Il blocco DDA204 B427946 si applica frontalmente sui magnetotermici della serie S200 di ABB a 4 poli per realizzare un dispositivo magnetotermico differenziale completo da installare su guida DIN. Indicato come protezione differenziale generale a monte di un quadro di distribuzione, in conformita' alla norma CEI 64-8 per la protezione contro gli incendi di origine elettrica. La sensibilita' 300mA non protegge le persone contro contatti indiretti diretti ma riduce significativamente il rischio di incendio causato da dispersioni verso terra in impianti di taglia importante.
