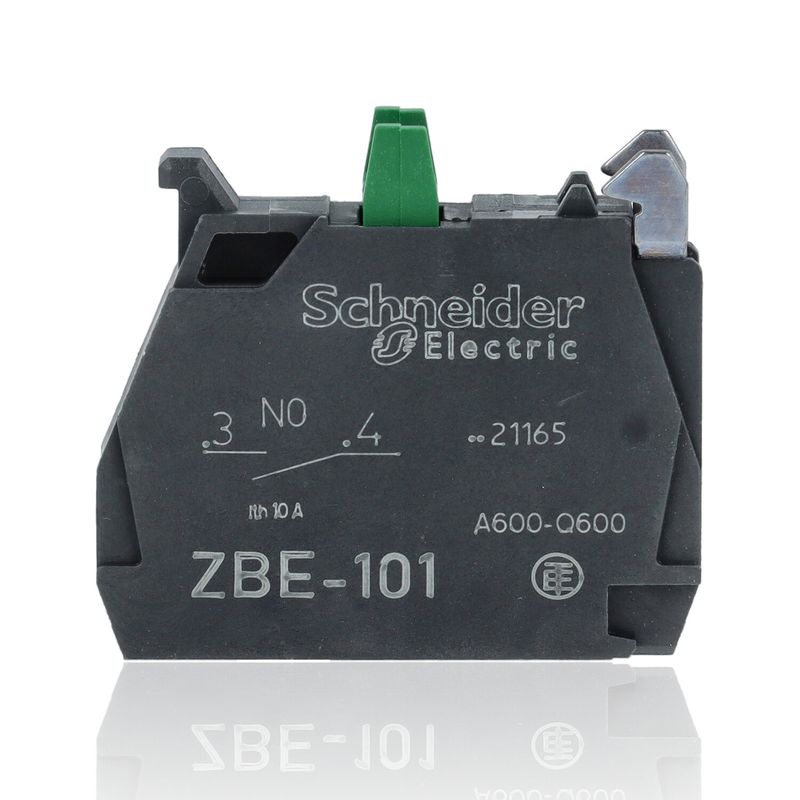

SCHNEIDER ZBE101 - Elemento di contatto - ZBEØ22 - 1NO

Elemento di contatto - ZBEØ22 - 1NO - SCHNEIDER ZBE101
2,40 €
Disponibilita': Disponibile
SKU
ZBE101

SCHNEIDER  ZBE101



L`elemento di contatto singolo è progettato con morsetti a vite, un corpo di plastica e dispone di 1 contatto normalmente aperto (NO).
Questo componente consente una sostituzione e configurazione rapida dei pulsanti e selettori, e, utilizzando un sistema di assemblaggio a clip, può essere facilmente installato e sostituito su selettori e unità pulsanti complete della serie XB5.

Inoltre, offre una protezione agli operatori contro contatti accidentali con circuiti sotto tensione, grazie al suo grado di protezione IP20.

Caratteristiche:

  • Grado di protezione IP: IP20 conforme a CEI 60529
  • Funzionamento dei contatti: Ad apertura lenta
  • Tipo blocco contatti: Singolo
  • uso contatti: Contatti standard
  • peso prodotto: 0,011 kg
  • composizione e tipo di contatti: 1 NO
  • corsa di funzionamento: 2,6 mm (NO con modifica dello stato elettrico)
    4,3 mm (corsa totale)
  • forza di funzionamento: 2,3 N NO con modifica dello stato elettrico
  • Durata meccanica: 10000000 cicli
  • coppia di serraggio: 0,8?1,2 Nm conforme a IEC 60947-1
  • Materiale contatti: Lega d`argento (Ag/Ni)
  • Protezione contro i cortocircuiti: 10 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1
  • Corrente termica convenzionale in aria [Ith]: 10 A conforme a IEC 60947-5-1
  • Montaggio elementi di contatto o luminosi: Montaggio anteriore diretto sul pulsante
  • Trattamento di protezione: TH
  • Temperatura di stoccaggio: -40?70 °C
  • Temperatura ambiente: -40?70 °C
  • resistenza alle vibrazioni: 5 gn (F= 2?500 Hz) conforme a IEC 60068-2-6
  • Apertura positiva: Senza
  • Tensione nominale di isolamento [Ui]: 600 V (grado di inquinamento 3) conforme a IEC 60947-1
  • Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947-1

Connessioni ? morsetti:

  • Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1
  • Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a IEC 60947-1

Tenuta agli urti:

  • 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
  • 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27

Corrente nominale di impiego [Ie]:

  • 3 A a 240 V, AC-15, A600 conforme a IEC 60947-5-1
  • 6 A a 120 V, AC-15, A600 conforme a IEC 60947-5-1
  • 0,1 A a 600 V, DC-13, Q600 conforme a IEC 60947-5-1
  • 0,27 A a 250 V, DC-13, Q600 conforme a IEC 60947-5-1
  • 0,55 A a 125 V, DC-13, Q600 conforme a IEC 60947-5-1
  • 1,2 A a 600 V, AC-15, A600 conforme a IEC 60947-5-1

Durata elettrica:

  • 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
  • 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
  • 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
  • 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
  • 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C

Forma della testa (vite):

  • Testa a croce compatibile con pozidriv No 1 cacciavite
  • Scanalato compatibile con piatto Ø 4 mm cacciavite
  • Scanalato compatibile con piatto Ø 5,5 mm cacciavite



EAN

3389110089479


Scheda Prodotto

  Elemento di contatto - ZBEØ22 - 1NO

Maggiori Informazioni
MPN SNRZBE101
MARCA SCHNEIDER
EAN 3389110089479
SKU ZBE101
