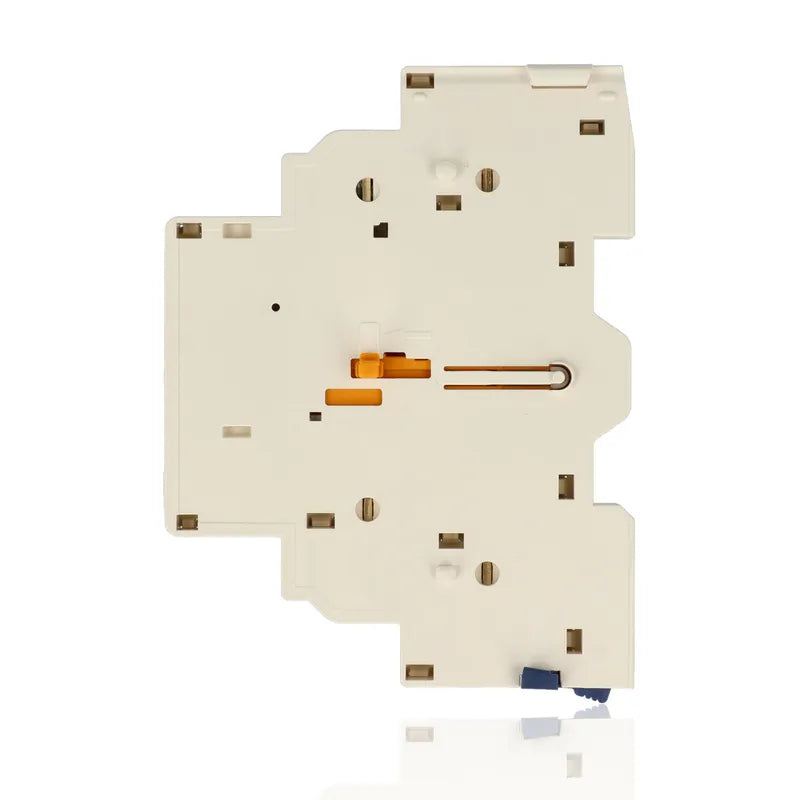

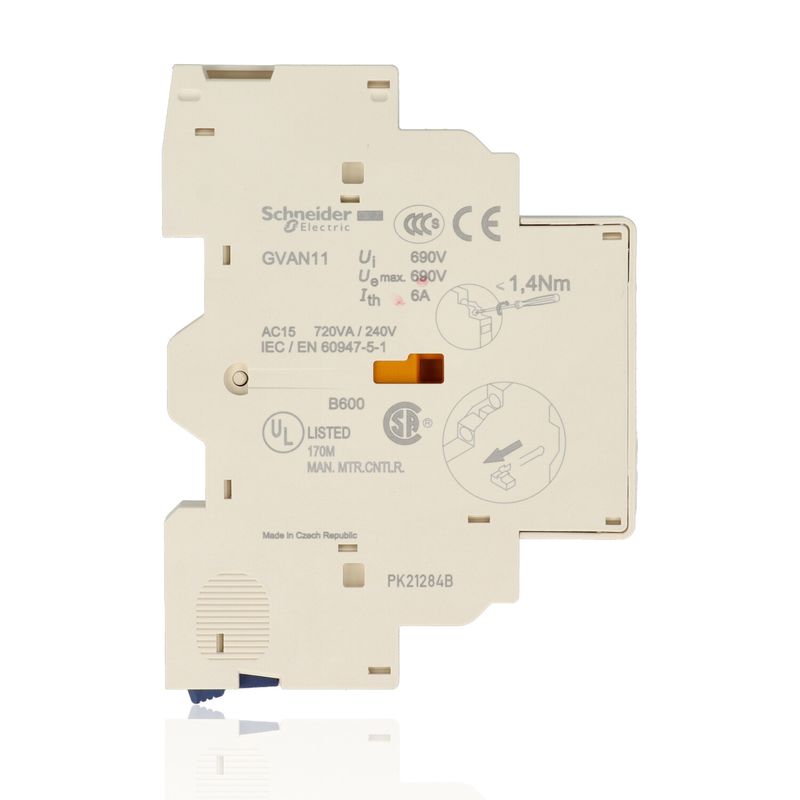

SCHNEIDER GVAN11 - Contatti ausiliari istant. TeSys GV - laterale 1NO 1NC - viti serrafilo

Schneider GVAN11 e' il blocco di contatti ausiliari istantanei a montaggio laterale per salvamotori della serie TeSys GV, configurazione 1NA+1NC con morsetti a viti serrafilo. Accessorio professionale che si applica lateralmente sul salvamotore (lato sinistro), indicato per realizzare logiche di segnalazione, comando e protezione nei quadri di automazione e comando motori industriali in cui sia gia' impegnato lo spazio frontale.

Caratteristiche Principali

• Configurazione contatti: 1NA + 1NC istantanei a manovra positiva
• Montaggio laterale sinistro sul salvamotore TeSys GV
• Possibilita' di applicare fino a 2 blocchi laterali per salvamotore
• Morsetti a viti serrafilo per cablaggio sicuro dei conduttori
• Tensione di impiego fino a 690V AC e 240V DC
• Corrente operativa nominale 6A in entrambi i circuiti AC e DC

Specifiche Tecniche

• Tipo: contatto ausiliario laterale istantaneo
• Configurazione: 1NA + 1NC
• Tensione massima AC: 690 V
• Tensione massima DC: 240 V
• Corrente nominale: 6 A
• Compatibilita': salvamotori TeSys GV2 e GV3

Compatibilita' e Installazione

Il contatto GVAN11 e' destinato all'applicazione sul lato sinistro dei salvamotori della gamma TeSys GV2 e GV3 di Schneider Electric. Tipicamente impiegato per realizzare segnalazioni di stato motore (acceso/spento) nei quadri sinottici, comandi a distanza, segnali di interlock con altri dispositivi del quadro, segnalazione di intervento del salvamotore verso PLC e sistemi di automazione. La configurazione laterale lascia disponibile il fronte del salvamotore per altri accessori (es. GVAE) o per l'azionamento manuale dei pulsanti.
